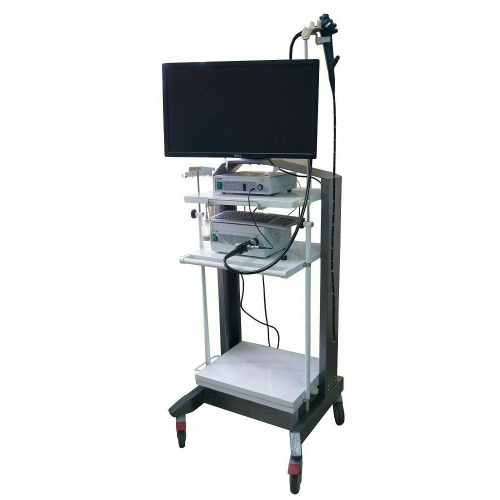

Видеоэндоскопическая система ЛОМО СВ
Краткое описание:
Видеосистема предназначена для формирования и визуализации эндоскопических изображений желудочно-кишечного тракта (ЖКТ) в процессе проведения эндоскопического обследования и лечения в целях медицинской диагностики.Видеосистема предназначена для:
-
Формирования и визуализации эндоскопических изображений желудочно-кишечного тракта (ЖКТ) в процессе проведения эндоскопического обследования и лечения в целях медицинской диагностики;
-
Проведения эндохирургических вмешательств с применением эндоскопического и электрохирургического инструментов под наблюдением за ходом обследования и операций по цветному телевизионному изображению объекта на экране дисплея;
-
Документирования и архивирования данных, сжатия информации для передачи по телекоммуникационным каналам, а также записи информации на съемный носитель для передачи пациенту.
-
Видеоэндоскоп гастродуоденоскопический ГДБ-СВ (9,5) ЛОМО;
-
Стойка видеоэндоскопическая (блок осветительный БО-СВ- 1 шт, блок формирования, регистрации и управления сигналом БУ-СВ- 1 шт, ЖК-монитор – 1 шт, стойка – 1 шт, клавиатура русифицированная – 1 шт, комплект кабелей – 1 к-т, карта памяти – 1 шт)
-
Расширеннная компллектация под заказ с целью обеспечения ведения «персональной медицинской записи»: компьютер (ОС Windows 7)с предустановленным ПО СВ - 1 шт, коммутатор периферии - 1 шт, манипулятор типа "мышь" - 1 шт, комплект кабелей - 1 к-т.
Видеоэндоскоп гастродуоденоскопический ГДБ-СВ (9,5) ЛОМО
|
Технические характеристики: |
|
|
Диаметр рабочей части (тубуса) |
9.5 мм |
|
Наружный диаметр дистальной головки |
9,8 мм |
|
Длина рабочей (вводимой) части |
1035 мм |
|
Общая длина видеоэндоскопа (рабочая и проксимальная часть) |
1332 мм |
|
Угол направления наблюдения (направление обзора) |
00 |
|
Угловое поле в пространстве предметов (угол поля зрения) |
1400 |
|
Диапазон рабочих расстояний (глубина резкости) |
от 3 до 100мм |
|
Диаметр канала для инструмента |
2,8 мм |
|
Наибольшие углы изгиба дистального конца |
вверх 2100, вниз 900, вправо 1050, влево 1050 |
|
Максимальный угол изгиба дистального конца |
2250 |
|
Применяемые моющие средства |
«Сайдезим», «Делансин», «Алмадез» |
|
Применяемые дезинфицирующие средства |
«Сайдекс», «Сайдекс ОПА», Клиндезин 3000», «Алмадез» |
- предназначен для формирования светового потока и избыточного давления воздуха, необходимых для проведения исследований и операций, и передаваемых через специальное гнездо на световой разъем видеоэндоскопа
|
Технические характеристики: |
|
|
Источник света |
светодиод CBT-90-W65S-С11-GR10 |
|
Производительность микрокомпрессора на выходе присоединительного гнезда светового разъема |
200 мл/мин |
Блок формирования, регистрации и управления сигналом БУ-СВ
- предназначен для преобразования электрического сигнала, поступающего с ПЗС-матрицы, являющейся приемным устройством видеосистемы, в телевизионный и реализации функциональных возможностей видеосистемы по командам, поступающим при нажатии кнопок на его передней панели, на видеоэндоскопе и клавиатуре.
Обеспечивает возможность передачи в электронном виде данных видеоэндоскопических исследований на компьютер и SD-карту.
|
Техические характеристики: |
|
|
Приемный элемент |
ПЗС-матрица |
|
Формируемый телевизионный сигнал |
PAL |
|
Интерфейсы: |
|
|
"VIDEO" (соединитель BNS) |
1 |
|
"Y/C" (четырехконтактная розетка mini DIN) |
2 |
|
"RGBS" (девятиконтактная розетка D) |
1 |
|
"HDMI" |
1 |
|
"VGA" (пятнадцатиконтактная розетка) |
1 |
|
USB A |
2 |
|
USB B (Computer) |
1 |
|
Обеспечивается реализация функций: |
"Усиление", "Четкость", "Скорость затвора +", "Скорость затвора – ", "Стоп-кадр", "Копирование", "Секундомер", "Баланс белого", "Яркость света +", "Яркость света –", "Захват изображения", "Захват видео", "Компрессор вкл/выкл", "Увеличение", "Выключено". |
|
Полная номинальная потребляемая видеосистемой мощность |
не более 1,3 кВ·А |
Видеоэндоскопы колоноскопические
-
КБ-СВ (12,9) ЛОМО с длиной рабочей (вводимой) части 1450 мм;
-
КБ-СВ (12,9)-А ЛОМО с длиной рабочей (вводимой) части 1450 мм и устройством струйной подачи воды;
-
КБ-СВ (12,9)-1 ЛОМО с длиной рабочей (вводимой) части 1700 мм;
Видеоколоноскопы колоноскопические предназначены для исследования всех отделов толстой кишки (осмотра, взятия биопсии для цитологического и гистологического исследований с применением эндохирургического и электрохирургического инструмента) в составе видеоэндоскопической системы СВ.
|
Технические характеристики: |
КБ-СВ (12,9) ЛОМО |
КБ-СВ (12,9)-А |
КБ-СВ (12,9)-1 ЛОМО |
|
Диаметр рабочей части (тубуса) |
12,9 мм |
||
|
Наружный диаметр дистальной головки |
13,0 мм |
||
|
Длина рабочей (вводимой) части |
1450 мм |
1700 мм |
|
|
Общая длина эндоскопа (рабочая и проксимальная часть) |
1755 мм |
2005 мм |
|
|
Угол направления наблюдения (направление обзора) |
00 |
||
|
Угловое поле в пространстве предметов (угол поля зрения) |
1600 |
||
|
Диапазон рабочих расстояний (глубина резкости) |
от 3 до 100мм |
||
|
Диаметр канала для инструмента |
2,8 мм |
||
|
Наибольшие углы изгиба дистального конца |
вверх 1800, вниз 1800, вправо 1600, влево 1600 |
||
|
Количество кнопок управления изображением |
4 |
||
|
Применяемые моющие средства |
«Сайдезим», «Делансин», «Алмадез» |
||
|
Применяемые дезинфицирующие средства |
«Сайдекс», «Сайдекс ОПА», Клиндезин 3000», «Алмадез» |
||
