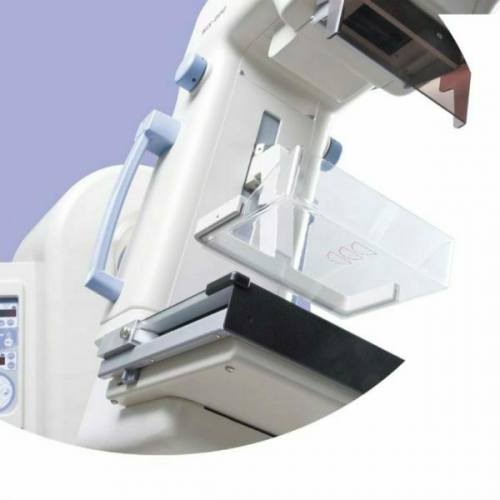

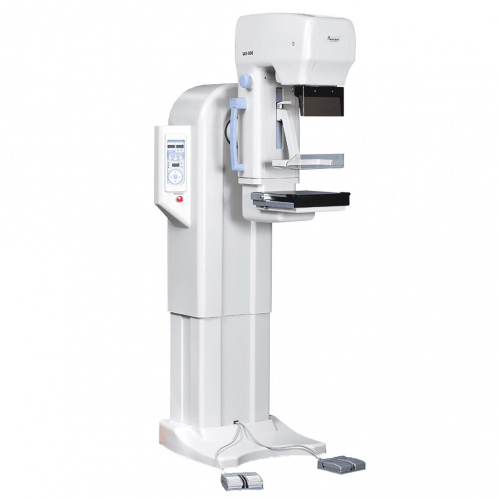

Маммограф MX-600
Краткое описание:
Маммографическая система MX-600 с плоскопанельным детектором 24x30 оптимально сочетает в себе функции аппарата для массового скрининга и качественной диагностики молочных желез у женщин в стандартных и косых проекциях.
Преимущества:
- Панель управления содержит полный набор клавиш:
индикатор угла наклона штатива, цифровой индикатор высоты, а также толщины тканей - Система автоматической установки экспозиции (АЕС)
- Стандартная автоматическая система позиционирования (ASP)
- Система контроля компрессии
- Перемещение во всех направлениях моторизованы и не требуют усилий, а управление чрезвычайно удобно
- Автоматическое снятие компрессии после экспозиции
- Возможность регулировки положения датчика системы автоматической установки экспозиции (3 различных положения)
Особенности:
- Система автоматической установки экспозиции (АЕС)
Позволяет делать высококачественные снимки независимо от типа пленки и панелей. Служит для оптимизации контрастности и для распознавания характеристик молочной железы. Современный тип функции АЕС позволяет автоматически регулировать напряжение на аноде (Авто-кВ) - Стандартная автоматическая система позиционирования (ASP)
Облегчает работу, давая возможность быстрого выбора предустановленных положений: правая прямая (RCC), левая прямая (LCC), правая угловая (RMLO), левая угловая (LMLO). - Система компрессии
Осуществляется с программируемым уровнем силы сжатия (до 20 кг). Степень компрессии постоянно контролируется компьютером. Автоматическая декомпрессия происходит сразу после снимка. - Плоскопанельный детектор и программное обеспечение VXvue Mammo
Единая система для удобной модификации существующего аналога и системы компьютерной радиографии (CR) до цифрового комплекса. - Автоматизированное рабочее место лаборанта-маммолога
Удобные предварительные настройки для различных диагностических процедур. Cовместимость с DICOM 3.0. Улучшенные инструменты для работы с изображениями. Быстрый и точный контроль качества при помощи QC инструмента
| Наименование | Параметры |
| Генератор | |
| Тип | Высоковольтный рентгеновский генератор (4 KW), оснащенный высокочастотной инверторной системой, обеспечивает высокий уровень выходного сигнала (колебания высокого напряжения менее 1 кВ), нарастание напряжения на трубке происходит менее, чем за 2 мс (миллисекунды) |
| Характеристики рентгеновского излучателя | Большой фокус: 0,3 мм, 22-39 кВ, макс. ток трубки 100 mA, 3,2-650 mAs
Малый фокус: 0,1 мм, 22-35 кВ, макс. ток трубки 30 mA, 3,2—250mAs |
| Контроллер | |
| Тип | Микропроцессорный контроль
Цифровой дисплей |
| Режимы контроля экспозиции | Три режима:
— мануальный (параметры kV, mAs и фильтр – выбираются в ручную); — полуавтоматический; — автоматический (система автоматической установки экспозиции (АЕС)) |
| Вывод mAs | Отображается (в mAs) реальная экспозиция при рентгенографии с использованием AEC |
| Установка вольтажа | 22-39 кВ |
| Система компрессии | Тип компрессии – моторизированный или мануальный
Компрессия — 19 ступенчатая Максимальная компрессия 20 кг (200 Н) Декомпрессия после экспозиции – автоматическая или мануальная Вертикальное перемещение автоматизировано и фиксируется автоматически |
| Рентгеновская трубка | |
| Мощность излучения | Большой фокус: 4,8 – 9 кВт
Малый фокус: 1,15 – 2 кВт |
| Скорость вращения анода | 3 000 об/мин |
| Диаметр анода | 80 мм |
| Тип | Бериллиевый корпус
Молибденовая трубка с вращающимся анодом |
| Размер фокусного пятна | 0,3/0,1 мм |
| Теплоёмкость | 300 KHU |
| Угол прицеливания | 10 градусов |
| Материал анода | Молибден |
| Фильтры | |
| Тип | Молибден, Алюминий;
Родий – опционально |
| Радиографический стол | |
| С-дуга | Вертикальное перемещение на 70 см.
Перемещение – автоматическое (ножные педали) Поворот: +/- 180˚ Автоматический коллиматор |
| Компрессия | — вертикальный диапазон – 150 мм;
— автоматизированная, управление ножными педалями (максимум нагрузки до 20 кг); — дисплей отображения компрессии; — автоматическое освобождение после завершения экспозиции; |
| Дисплей на панели управления | Отображает все параметры (кВ, mAs, фильтр, фокусное пятно, AEC) |
| Компрессионные пластины | Двух типов |
| Расстояние фокус-приемник | 650 мм фиксированная дистанция (SID) |
| Стандартные аксессуары | |
| Защитный экран | Эквивалентно 0,5 мм свинца |
| Опциональные аксессуары | |
| Увеличение изображения с помощью компрессионных пластин | В 1,5 и 1,8 раза |
| Компрессионная подушка | Для локальной экспозиции |
| Фантом | Маммографический |
| Фильтр | Родиевый (Rh) |
