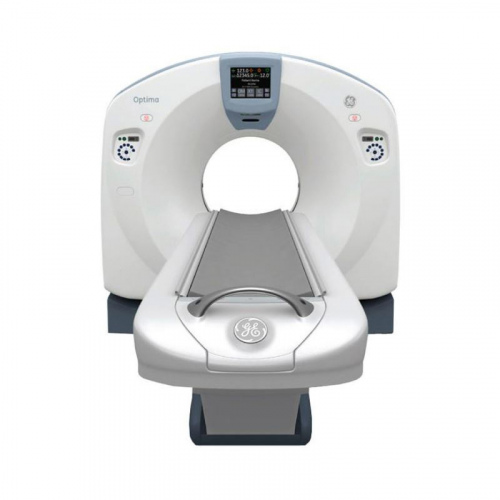

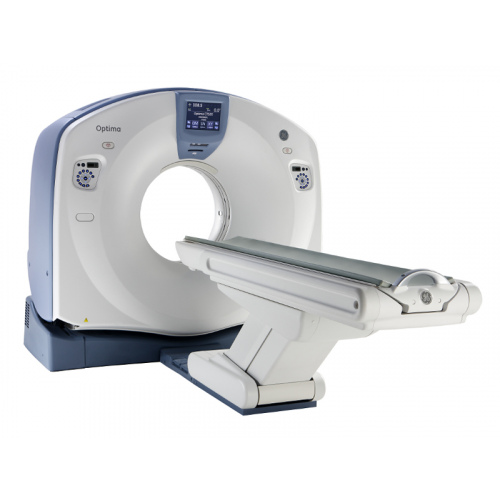

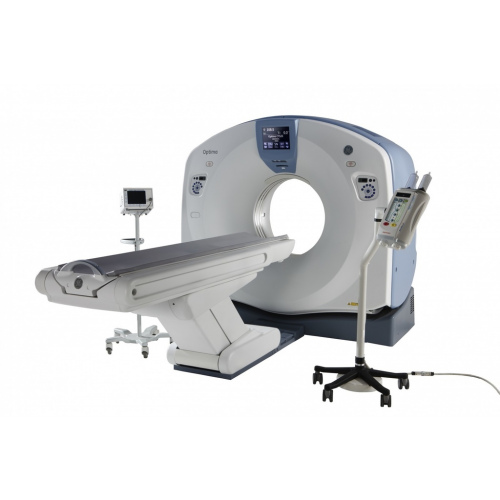

Компьютерный томограф Optima CT 520
Краткое описание:
Optima CT520 – это следующее поколение интеллектуальных КТ-сканеров, призванных помочь специалистам в сфере здравоохранения обеспечить максимально качественное обслуживание пациентов. К доработкам, сделанным на основе обратной связи от пользователей, относится обеспечение превосходного качества изображения при оптимальной дозе. Отлаженный рабочий процесс позволяет лучше справляться с рутинными исследованиями. Optima CT520 поддерживает современные технологии, такие как IQ Enhance, Xtream Integrated Injector, ASiR (опция), VISR, SmartView Fluoro (опция), Optidose, Volara DAS и другие.Данный томограф построен на базе надежной и проверенной технологии, объединяет в себе современные клинические возможности и экономичную стоимость, а также обладает потенциалом для дальнейшего развития. Сильная сервисная поддержка вместе с удаленным сервисом и широким спектром возможностей обучения позволяют обеспечить работоспособность в течение всего срока эксплуатации.
Компоненты системы:
- Гентри компьютерного томографа обеспечивает непрерывное вращение генератора, рентгеновской трубки Solarix 350, детектора Hi-Light Matrix и системы сбора данных Volara вокруг пациента.
- Интегрированный экран с функцией «touch screen» на гентри.
- Рентгеновская трубка Solarix 350: металлокерамический блок трубки специально рассчитан на исследования, требующие большого числа сканов без охлаждения трубки.
- Генератор высокого напряжения: высокочастотный встроенный генератор для проведения длительного сканирования.
- Детектор Hi-Light является 24-рядным детектором с охватом 20 мм. Optima CT520 позволяет получить до 16 срезов за одно вращение гентри.
- Система сбора данных Volara: достижение значительного снижения шума и улучшения качества изображения.
- Консоль оператора Optima CT520.
Поддерживаемые стандарты DICOM:
- DICOM 3.0 Storage Service Class:
- Service Class User (SCU) for image send;
- Service Class Provider (SCP) for image receive;
- DICOM 3.0 Query/Retrieve Service Class;
- DICOM 3.0 Storage Commitment Class Push;
- DICOM 3.0 Modality Worklist (including Performed;
- Procedure Step (through ConnectPro option);
- DICOM 3.0 Print;
- DICOM Gray Scale Presentation state for image presentation;
- DICOM Structured Dose Report.
Управление рабочим процессом
Optima CT520 спроектирован с учетом удобства его использования клиническим персоналом. Организация работы по проведению исследования может быть построена наиболее удобным образом.
- Режим скоропомощной диагностики. Запуск и окончание исследования быстрее, чем в нормальном режиме КТ-исследования.
- SmartPrep и Autotrigger. Запуск исследования по достижению контрастным веществом заданной плотности.
- Xtream Injector. Новый интерфейс полностью интегрирует все параметры настройки инъектора в КТ-консоль. На консоли может быть запротоколировано до 5 фаз введения контрастного вещества. Введение контрастного вещества становится более точным, а производительность КТ-ангиографического исследования на 30% выше при использовании функции интегрированного инъектора.
- Real Time Scout. Изображения демонстрируются в реальном времени во время исследования. Есть возможность остановить исследование, как только достигнута грань нужной анатомической зоны, таким образом можно снизить дозу для пациента.
- Autopositioning. Позиционирование стола нажатием одной кнопки для выбранного типа исследования.
- Chest Kernel. Позволяет оператору проводить одну реконструкцию (вместо двух), необходимую для визуализации легких. Возможность диагностики легких и средостения путем выбора WW/WL. Данная опция позволяет ускорить продуктивность обработки исследований легких в 2 раза и снизить количество необходимого места на диске на 50%.
- ConnectPro. Опция позволяет увеличить производительность и легко интегрировать систему в Информационную систему больницы (HIS) или Радиологическую информационную систему (RIS). Данная опция позволяет избежать ошибок и упростить передачу данных пациента между системами.
- Xtream display. Многофункциональный ЖК-дисплей на гентри, позволяющий подтверждать информацию о пациенте непосредственно из процедурного кабинета, избегая ошибок и улучшая производительность. С помощью Xtream Display также возможно демонстрировать фильмы, описывающие КТ-исследование и помогающие расслабить пациента.
Управление лучевой нагрузкой:
- Dose Check предоставляет пользователю инструменты для управления дозой в клинической практике и основывается на стандарте XR-25-2010, опубликованном Ассоциацией производителей электрического и медицинского оборудования (NEMA). Dose Check обеспечивает следующее:
- Сверка текущего значения дозы со средним значением по отделению и предупреждение об этом.
- Сверка значений дозы с уровнем тревоги, где необходимо ввести дополнительное подтверждение для продолжения исследования без изменения параметров.
- Установка уровней тревоги для взрослых и детей с отсечкой по возрасту.
- Ведение журнала дозы и его просмотр.
- Контроль изменений протоколов.
- 3D Dose modulation. Перед сканированием врач может выбрать требуемое соотношение уровня шума и качества изображений; после этого компьютерный томограф в реальном времени автоматически выберет параметры экспозиции для конкретного пациента и конкретного скана, обеспечив ощутимое снижение дозы в среднем на величину 40%.
- Технология Beam Tracking, позволяющая отследить в реальном времени рентгеновский пучок и гарантирующая высокое разрешение без повышения дозы.
- Протоколы «Color Coding for Kids». Основанные на системе Broselow-LutenTM педиатрические протоколы разработаны для проведения скоропомощных педиатрических исследований и снижения медицинских ошибок.
- Средства создания отчета о дозе и функции проспективного вывода показателей CTDIvol, DLP и эффективности дозы, благодаря которым врачи всегда смогут использовать минимальную необходимую дозу и регистрировать ее.
- Короткая геометрия гентри, позволяющая эффективно использовать рентгеновское излучение в комбинации с генератором и трубкой Solarix Ultra.
Преимущества для исследования:
- Включение набора наиболее часто используемых протоколов исследования и возможности настройки до 6 840 протоколов;
- Новые встроенные экраны с функцией «touch screen»;
- Использование экрана гентри также позволяет автоматически регулировать положение стола в зависимости от типа исследования. Это позволяет сократить время исследования пациента.
- Программное обеспечение GE позволяет автоматизировать все процессы, встроив их в стандартные протоколы, для увеличения пропускной способности кабинета.
Рабочая платформа Optima CT520 позволяет эффективно пользоваться томографом:
- Pitch Booster с эквивалентной скоростью 50-срезового КТ: это специальный алгоритм для снижения артефактов, появляющихся при спиральном исследовании. Аппарат Optima CT520 с алгоритмом Pitch Booster (IQE) позволяет использовать быстрый питч с охватом более длинных анатомических участков, сохраняя качество изображения на уровне 50-срезового детектора.
- Hyperplane и Crossbeam. Технологии для получения изображений без артефактов при сканировании с любым питчем разработаны для преодоления технических причин возникновения артефактов конусного пучка и высокого питча.
- Практически все клинические операции управляются через три «виртуальных рабочих места»: Exam Rx, ImageWorks и Learning Solutions. Операторы могут беспрепятственно переключаться между ними. XtreamTM – это технология для улучшения многозадачности, обеспечивающая сохранность всей информации при переключении между приложениями.
- Мультипланарная Реконструкция (MPR). Предоставляет возможность изучения анатомии в реальном времени в криволинейных режимах. Доступные режимы: сагиттальный, корональный, наклонный и криволинейный.
- Протоколы для быстрой работы, включающие в себя специализированный режим визуализации для просмотра исследований (встроенный непосредственно в протоколы) и вызываемые одним щелчком мыши на консоли или на рабочей станции постобработки.
- Multi-Projection Volume Reconstruction (MPVR). Быстрый и простой путь для генерирования волюметрических изображений для КТ-ангиографии без установки пороговых значений для данных или исключения нежелательной анатомии.
- Режим прямой мультипланарной реконструкции с поддержкой автоматической пакетной обработки, обеспечивающий автоматическую непосредственную реконструкцию в реальном времени и передачу полностью скорректированных мультипланарных изображений в любой плоскости.
- Синхронность: получение, реконструкция, визуализация, печать на пленке, передача по сети во всех режимах без замедления работы КТ.
- 10PMR Проспективная Множественная Реконструкция (PMR): до 10 наборов реконструкций могут быть запрограммированы как часть протокола исследования. Оператор может выбрать разные точки начала и окончания, толщину среза, интервал, алгоритм реконструкции и размера поля отображения для каждой реконструкции.
- 8 Алгоритмов Реконструкции: «Мягкая ткань», «Стандарт», «Детальное изображение», «Кость», «Кость плюс», «Легкое», «Угол», «Грудная клетка».
- Автоввод описания исследования. Optima CT520 может автоматически назначать описание исследования, базирующееся на выбранном вами протоколе.
- Улучшенная работа с выводом на печать. Новый инструмент для вывода на пленку позволяет открывать мульти-сессии одновременно для одного или более пациентов, можно наполнять одновременно несколько наборов.
- Энергоэффективность. Томограф Optima CT520 разработан с учетом требований по экономии энергии и позволяет экономить до 62% энергии по сравнению с предыдущими технологиями GE.
Гентри
- Скорость вращения: 360° за 0.8, 1.0, 1.5, 2.0, 3.0 и 4.0 сек;
- Апертура: 70 см;
- Максимальное поле зрения при сканировании (SFOV): 50 см;
- Угол наклона: ± 30°.
Стол
- Вертикальный диапазон: от 44,1 см до 99,1 см;
- Горизонтальный диапазон: 1620 мм;
- Горизонтальный питч: 0.5625:1; 0.9375:1; 1.375:1 и 1.75:1;
- Стол автоматически заново центрируется в плоскости сканирования при изменении вертикального положения;
- Грузоподъемность в 205 кг по всей длине с точностью позиционирования +/-0.25 мм.
Реконструкция
- Скорость реконструкции до 22 кадров/сек.
Детектор
- 20 мм (16 рядов детектора по 0,625 мм и 8 рядов детектора по 1,25 мм).
Генератор
- Выходная мощность: 42 кВт;
- Значения высокого напряжения: 80, 100, 120, 140 кВ;
- Значения силы тока: от 10 до 350 мА, с шагом 5 мА.
Рентгеновская трубка
- Теплоемкость: 3,5 МТЕ;
- Два фокусных пятна:
- Малое фокусное пятно: 0,8 (Ш) x 0,5 (Д) номинальный размер фокусного пятна;
- Большое фокусное пятно: 1,1 (Ш) x 1,0 (Д) номинальный размер фокусного пятна;
