Передвижной флюорограф КФП-Ц-РП (КамАЗ)

Характеристики шасси КАМАЗ-4308

Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Расположение и число цилиндров рядное, 6
Номинальная мощность кВт (л. с.): 178 (242)
Колесная формула 4х2
Вместимость топливного бакa 210 л
Тормозная системой ABS

Флюорографические кабинеты устанавливаются на базе шасси КАМАЗ-4308 и вездеходов КАМАЗ-43502 и КАМАЗ-5350.

Выбор именно этих типов шасси не случаен. Прежде всего, КАМАЗ является всемирно известным автомобилем, выигравшем не одну престижную гонку среди внедорожных грузовых автомобилей. Это современный автомобиль с соответствующими характеристиками и комфортом. Немаловажным фактором для успешной эксплуатации кабинета является прекрасно развитая КАМАЗом сервисно-техническая служба как у нас в стране, так и за рубежом. КАМАЗ-4308 изначально разрабатывался для работы в городских условиях и на дорогах с грунтовым покрытием. Оснащен он дизельным двигателем, соответствующем международным нормам ЕВРО-5 с расходом топлива 18 л на 100 км.

Если предполагается использовать флюорографический кабинет в условиях плохих дорог, то трудно найти лучший вариант, чем вездеходы КАМАЗ-43502 и КАМАЗ-5350. Первый из них имеет две ведущие оси, второй три.

Описание передвижного флюорографического кабинета

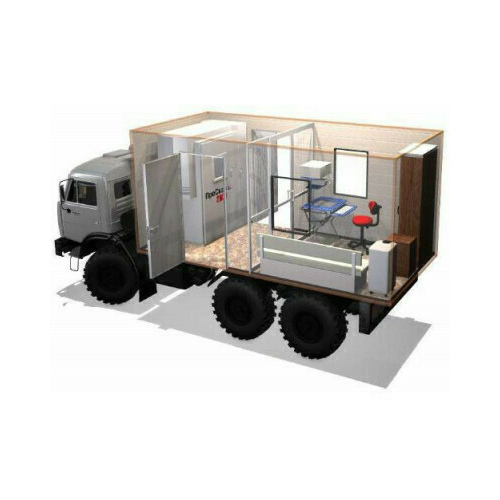

Флюорографический кабинет располагается в фургоне, который функционально разделен раздвижной перегородкой, изготовленной из полупрозрачного поликарбоната, на две части: процедурную и кабинет для медперсонала.

В процедурной находится цифровой флюорограф серии ПроСкан или ПроМатрикс. Пациенты попадают в помещение через одну дверь, а покидают его через другую. Это позволяет резко увеличить пропускную способность флюорографа. Одновременно в процедурной комнате могут переодеваться до трех человек. Над каждой дверью установлена тепловая завеса для использования кабинета в холодное время года.

В рентгенозащитной кабине флюорографа во время приема пациентов работает бактерицидный облучатель непрерывного действия.

В кабинете для медперсонала находится: АРМ рентгенолаборанта, мебель, умывальник и система кондиционирования.

Если АРМ рентгенолаборанта находится непосредственно в фургоне передвижного кабинета, то АРМ рентгенолога устанавливается в ЛПУ. После проведения вне стационара всех запланированных флюорографических обследований, съемный жесткий диск со снимками пациентов рентгенлаборант передает врачу-рентгенологу в ЛПУ. Детальный анализ и описание снимка проводится на АРМ рентгенолога в лечебно-профилактическом учреждении.

Приток свежего воздуха обеспечивается вентилятором, установленным в корпус фургона.

Питание кабинета осуществляется от сетей 220 В с помощью силового кабеля длиной не менее 25 м

Мобильные кабинеты оборудованы накопительным устройством. При этом, флюорограф работает с электрическими сетями 220 В.

По требованию заказчика в мобильном кабинете может быть установлен электрогенератор, что дает возможность проводить обследования вдали от электрических сетей (не менее 1 снимка в минуту).

Комплектация передвижного кабинета цифровой флюорографии

• Флюорограф серии ПроСкан (сканирующий) или серии ПроМатрикс (на основе ПЗС-матрицы).
(ПроСкан: рентгенозащитная кабина, высокочастотное питающее устройство, излучатель, щелевая диафрагма, кремниевый детектор, бактерицидный облучатель, накопитель электроэнергии.
ПроМатрикс: рентгенозащитная кабина, высокочастотное питающее устройство, излучатель, диафрагма, цифровая камера с ПЗС-матрицей, бактерицидный облучатель, накопитель электроэнергии.)

• Рабочее место рентгенолаборанта: компьютер с графическим монитором 21,5 дюйм, стол, кресло;

• Рабочее место рентгенолога (устанавливается в ЛПУ): компьютер с специализированным монитором для просмотра снимков и графическим монитором 21,5 дюймов, стол, кресло, лазерный принтер, медицинский принтер для печати снимков;

• Диван-кушетка, шкаф для верхней одежды персонала, тумбочка, умывальник;

• Кондиционер, принудительная вентиляция, две системы тепловых завес и система ускоренного обогрева кабинета.

Дополнительные возможности при оснащении передвижных/мобильных рентгеновских диагностических кабинетов

• В мобильном флюорографическом кабинете может быть установлен электрогенератор, что дает возможность проводить обследования вдали от электрических сетей.

• Возможна установка автоматического подъемника для людей с ограниченными физическими возможностями.

• Возможен вариант исполнения кабинета с полной изоляцией врачей от процедурной. Общение в данном случае происходит по громкой двусторонней связи. Наблюдение осуществляется как через прозрачную перегородку, так и по монитору с видеокамерой, установленной в кабине флюорографа.

Об опциональном оснащении читайте подробнее в разделе Дополнительные возможности.

Основные преимущества передвижного флюорографического кабинета

• Наличие рентгенозащитной кабины флюорографического аппарата, что особенно важно, учитывая, что рентгенолог и лаборант на протяжении всего рабочего времени находятся на близком расстоянии от флюорографа.

• Удобное расположение флюорографа в передней части кабинета таким образом, что пациенты, среди которых есть и больные, с улицы попадают непосредственно в процедурную, не проходят мимо врача и лаборанта и могут не вступать с ними в прямой контакт (возможен вариант исполнения кабинета с полной изоляцией персонала от процедурной).

• Просторная процедурная с независимыми входом и выходом, позволяющая готовиться к съемке трем пациентам одновременно.

• ПроСкан-2000 или ПроСкан-7000: рентгенозащитная кабина, высокочастотное питающее устройство, излучатель, щелевая диафрагма, кремниевый детектор, бактерицидный облучатель, накопитель электроэнергии (может комплектоваться также флюорографом Проматрикс-4000);
• Рабочее место рентгенолаборанта: компьютер, стол, кресло;
• Рабочее место рентгенолога: компьютер, стол, кресло, принтер (устанавливается в ЛПУ);
• Диван, шкаф для верхней одежды персонала, тумбочка, кондиционер;
• Принудительная внешняя вентиляция, две системы тепловых завес и система ускоренного обогрева кабинета;
• Продукция зарегистрирована и разрешена к применению на территории Российской Федерации.

Флюорограф ПроСкан-2000/7000:

• Линейный кремниевый детектор не требует периодического обслуживания. Он обеспечивает пространственное разрешение в плоскости пациента 2,2 пар линий на мм и контрастную чувствительность не хуже 1%. Высокая эффективность регистрации позволяет получать прямой снимок всего при дозе на кадр 100 мкР;
• Рентгенозащитная кабина цифрового флюорографа (свинцовый эквивалент 1,2 мм), изготавливаемая из современных композитных материалов, уменьшает радиационную нагрузку на персонал практически до уровня естественного фона;
• Флюорограф комплектуется питающим устройством, которое подключается к электрической однофазной сети 220В±10%;
• Комплектация рабочих мест рентгенолаборанта и рентгенолога: АРМ врача-рентгенолога комплектуется профессиональным графическим монитором размером для работы с базой данных и описания снимка. При этом изображение постоянно доступно для изучения и отображается на медицинском монохромном мониторе, позволяющем пользоваться всеми преимуществами сканирующей системы регистрации изображения флюорографа;
• Дисковый массив для хранения архива снимков;
• Медицинский принтер SONY-UP 990 AD*, который обеспечивает 256 оттенков серого цвета и пространственное разрешение 2560 на 3414 точек на синей пленке с 2 рулонами термобумаги и 2 рулонами термопленки;
• Лазерный принтер для печати отчетов класса HP LaserJet Pro 400 M401d;
• Программа управления флюорографом, обработки и архивирования снимков «ПроСкан».
