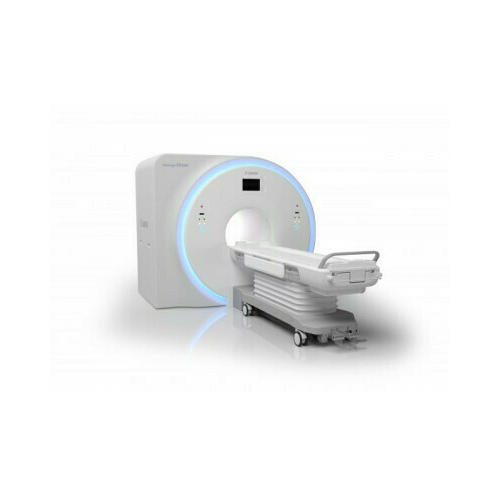

Магнитно-резонансный томограф Canon VANTAGE ORIAN

Vantage Orian 1,5 Тл  - новый магнитно-резонансный томограф премиум-класса. Аппарат создан для повышения производительности и снижения эксплуатационных расходов. Высочайшая диагностическая точность и комфортные условия для пациента дополняют экономическую эффективность и делают Vantage Orian 1,5 Тл одним из самых привлекательных томографов.

Высокая производительность достигается тремя составляющими:

1. Технологии быстрого сканирования сокращают время обследования;
2. Док-стол (опциональный съемный стол для сканирования) помогает в удобной работе с пациентами;
3. Низкое энергопотребление минимизирует эксплуатационные расходы.

Технологии быстрого сканирования

Multiband SPEEDER

Технология Multiband Speeder регистрирует несколько срезов одновременно. При использовании функции время снятия последовательности DWI (диффузно-взвешенная МРТ) уменьшается в два раза по сравнению с предыдущими моделями томографов.

Рис. 1. Диффузно-тензорное изображение

KT SPEEDER

Опция KT SPEEDER увеличивает частоту кадров до 8 раз. Это позволяет проводить исследование сердца при свободном дыхании (или с минимальной задержкой дыхания) и сделать обследование комфортным для широкого спектра больных.

Рис. 2. Высокое разрешение при kt ускорении

ForeSee View

Этот новый инструмент позволяет вам просматривать проекции срезов в реальном времени. В результате уменьшается вероятность повторного сканирования и экономится время обследования для всех областей тела.

Функция особенно полезна при сканировании сложноисследуемых структур, таких как поджелудочная железа, сердце и некоторые ортопедические суставы.

Рис.3. Сканирование грудного отдела

Экономия энергии

Режим ECO плюс

Снижает расход энергии до 21% в режиме ожидания сканирования. Это позволяет снизить цену обследование пациента и не влияет на качество изображений.

Рис.4. Экономия энергии между сканированиями.

ЭКО стол

Конструкция стола для пациента позволяет автоматически активировать режим пониженного энергопотребления при опускании стола в исходное положение или по окончании процедуры.

ЭКО Система охлаждения

Мощность снижается автоматически, когда система не работает, благодаря интеллектуальной работе компрессора охлаждения.

ЭКО Pianissimo

Вокруг градиентной катушки имеется вакуумная камера, что позволяет снизить уровень шума. Режим Pianissimo Zen не только способствует уменьшению шума, но может полностью отключить акустику.

Рис.5. Вакуумная камера

Комфорт для пациента

Обследование крупных пациентов

Диаметр внутреннего кольца аппарата шириной 71 см делает комфортным обследование крупных пациентов. Визуальные элементы в камере томографа с несколькими темами на выбор предотвращают развитие клаустрофобии.

Рис. 6. Диаметр внутреннего кольца томографа

Режим QuickStart

В отличие от обычных томографов, позволяет не задерживать дыхание во время сканирования брюшной полости. Регистрирует и убирает артефакты движения. Сканирование проходит спокойно для пациента и врача, без повторных съемок и нечетких снимков.

Рис.7. Артефакты в обычном режиме и в режиме QuickStart.

Интуитивно-понятный интерфейс  M-power

Революционный пользовательский интерфейс M-power от Canon Medical Systems поднимает производительность и гибкость мр-обследования. M-power может быть настроен для конкретных требований сканирования, создавая оптимальный пользовательский интерфейс для новичков или опытных специалистов. Эффективность повышается благодаря усовершенствованным приложениям, которые оптимизируют и ускоряют процессы с помощью быстрых и простых в использовании функций.

Преимущества:

• Легкое обучение. Начало сканирования в три шага.
• Позволяет операторам разрабатывать собственные протоколы и легко получать доступ к mTools (дополнительные инструменты)  для большего удобства.
• Часто используемые значки расположены таким образом, чтобы уменьшить количество необходимых движений мыши по интерфейсу.
• Эргономичный, приятный для глаз дисплей повышает эффективность и снижает утомляемость оператора.
• Обеспечивает высокую пропускную способность благодаря использованию эффективных инструментов и фирменных протоколов.
• Автоматически применяет расширенную 3D-постобработку для MIP, MPR и SVR для достижения большей эффективности рабочего процесса.
• Позволяет добавлять на консоль расширенные приложения постобработки (fMRI, Spectroscopy, Diffusion Tensor Imaging и Diffusion Tractography) по мере необходимости.
• Автоматическое обнаружение очага поражения  и центральная фокусировка на нем;
• 95% точность в размещении исследуемой области в томографе и определение патологии с высокой достоверностью.

Рис.8. Интерфейс  M-power

Рис. 9. Сканирование колена

Сканирование всех срезов коленного сустава занимает 6,5 минут.

Рис. 10. Срезы коленного сустава

Бесконтрастная визуализация

В 1998 году компания Canon изобрела бесконтрастные системы визуализации Vantage™. После 20-тилетнего развития технологии, томографы Vantage являются единственными доступными системами с полным набором бесконтактных методов MRA. Высокое качество визуализации позволяет свести к минимуму количество исследований с использованием контраста. Не имеет противопоказаний в отличие от последнего. И не требует особой подготовки.

Рис.11. Бесконтрастная визуализация сосудов конечностей

Оценка новообразований

Программа автоматической оценки опухолей работает с несколькими параметрами:

• объемом;
• клеточностью (DWI);
• агрессивностью (DCE);
• перфузией (DSC/IVIM).

В результате аппарат делает вывод  о наличие отклонения и выделяет проблемную зону на снимке.

Рис. 12. Оценка образований в позвоночнике.

Технические инновации

Однородность магнитного поля

Магнитное поле томографа исключительно однородно, что позволяет получить высококачественное изображение. Поле зрения FOV имеет размеры 55х55х50 см.

Рис. 14. Магнитное поле томографа.

Saturn Gradient

Магнитно-резонансный томограф Orian 1,5 Тл имеет улучшенную систему охлаждения, механическую и температурную стабильность, сниженную вибрацию корпуса.

Технология PURE RF

Амплитуда градиента 45 мТл/м в сочетании со скоростью нарастания  200 Тл/м/с и цифровым градиентным управлением формы волны увеличивают соотношение сигнал/шум (SNR) до 38%.

Технология интегрированных катушек

С помощью 128 связанных элементов катушек Orian 1,5 Тесла позволяет получать изображения одновременно с нескольких исследуемых зон (органов).

• Уменьшение акустического шума за счет вакуумной камеры вокруг градиентной катушки – Pianissimo;
• MR Theater – отображение виртуальных изображения для спокойствия пациента и сохранения его неподвижности;
• Ширина туннеля - 71 см;
• Отсоединяемый стол – подготовка к сканированию может быть начата еще вне диагностической комнаты;
• Технологии сокращения времени сканирования;
• Предпросмотр FORESEE – предварительный просмотр в режиме реального времени, помогает спланировать исследование таких областей, как сердце, поджелудочная железа, некоторые суставы;
• Rapid Scan – быстрое сканирование;
• MultiBand SPEEDER – увеличение пространственного разрешения при уменьшении времени процедуры;
• Easytech – упрощенное позиционирование, автоматическое выравнивание сканирующих плоскостей;
• Графический интерфейс пользователя M-power.
